乐山变压器油色谱在线监测系统光纤通讯采用光纤通讯，需配置交换机、光纤转化模块与单模光纤。光纤长度按现场实际测量配置。4控制屏宽800mm×深600mm×高2260mm，需在订购前指定颜色5控制后台工控机按项目配置台12、按独立项目配置N表示该项目安装现场数据采集器的台数。序号设备名称规格型号外形尺寸单位数量备注标准配置1现场数据采集器720×420×1400mm台N2循环油管紫铜管外径6mm米N＊303安装法兰由采购商或用户提供尺寸，生产商加工。生产商可提供标准法兰图。个N＊24球阀不锈钢外径6mm，通径4mm个N5不锈钢减压器15-2.5kg/cm2个N6载气管不锈钢管外径3mm，通径2mm米N＊0.57载气纯净空气15L/瓶瓶N＊28网线屏蔽线箱N9系统软件光盘套N10产品使用手册本N11检验报告单份N12保修凭证份N非标配置1微水检测芬兰维萨拉TMM162套N非标配置配项生产商按市场优惠价提供2动力电缆3×1.5mm，铠装屏蔽电缆。长度按现场实际测量配置。3光纤通讯采用光纤通讯，需配置交换机、光纤转化模块与单模光纤。光纤长度按现场实际测量配置。4控制屏宽800mm×深600mm×高2260mm，需在订购前指定颜色5控制后台工控机按项目配置台15.2安装要求1、基本安装要求 1）、通常情况下，采用异口方式实现变压器油从变压器本体至现场主机的闭路循环。

<乐山>天正华意电气设备有限公司

乐山变压器油色谱在线监测系统 由流量曲线图对应相应的流量（仅做参考）。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气，也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2， 经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。空气分为空气1和空气2，经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构，多可同时安装三根色谱柱，并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口：１、在同一个加热模块上配有两个填充柱进样口（填充柱进样口1与填充柱进样口2）；可实现柱头进样、玻璃内衬进样。２、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下：

乐山变压器油气相色谱仪源头厂家报价

乐山变压器油色谱在线监测系统特殊情况下，如果变压器本体仅提供一个外接油口，只能采用同口方式实现油的闭路循环。2）、采用异口方式，需要在变压器本体开设取油/回油口。取油/回油口应开设在变压器事故排油阀同侧，取油/回油阀门可选用铜制球阀，规格DN25\40\50等均可，此要求需与变压器厂商协商确定。如用户不提供，供应商将按国标提供外径为110mm标准法兰连接件。3）、取油/回油口开设在变压器上本体油箱，取油油口应设置在上本体油箱的中部或偏上，回油口应设置在本体油箱沿上部约150mm处，取油/回油口之间的距离不得少于800mm。A、取油/回油管采用6mm铜管。B、由变压器厂商提供取油/回油阀的尺寸，供应商按照该尺寸定制接口法兰。2、变压器油循环进出口的确定与安装件制作由于不同厂家、不同型号、不同电压等级的变压器对油取样口的不同设计，用户在后，需向供应商提供以下信息：1）油循环模式：同口油循环或异口油循环；2）油循环口连接件尺寸图。未提供该图纸的用户，供应商将按外径110mm国标法兰制作连接件。3）油循环口离变压器油池卵石的垂直距离及油循环口与数据采集器的布管距离。以上内容也可在供应商技术人员现场实际考查后与用户协调确定。

乐山变压器油色谱在线监测系统功能键说明系统运行主界面主要功能键有系统、操作、用户管理、局站设置、增加设备、设备、退出等。系统功能键主要涉及用户管理、局站设置、数据维护；操作功能键涉及增加、设备、报警列表。以下对各项功能做逐一说明。6.3.1用户管理用户管理是用户提供权限设置的功能设计。如图6.1。系统默认分配一个管理员权限的帐号，用户名：admin，密码：333，该账户为系统权限的帐户，不能，只能修改密码，管理员角色是系统权限的角色（admin帐号具有超级管理员角色），被分配给工程安装人员使用。如果用户名和密码都为空，则登录的用户被认为是管理员用户，该用户拥有管理员角色的权限。不同权限的用户登录本系统显示的操作界面会有所差别，本手册没有特别说明，以下的说明默认情况下都是以admin管理员身份登录而展开的。图6.4用户管理功能界面6.3.2局站设置本软件通过局站设置功能键定义受检变压器站的具体信息， 实现受检变压器的添加功能。本使用手册以TCP/IP通讯方式说明说明受检变压器的添加。局站设置 数据维护数据维护主要实现数据的备份与还原功能。

<乐山>天正华意电气设备有限公司
<乐山>天正华意电气设备有限公司 乐山变压器油气相色谱仪源头厂家报价

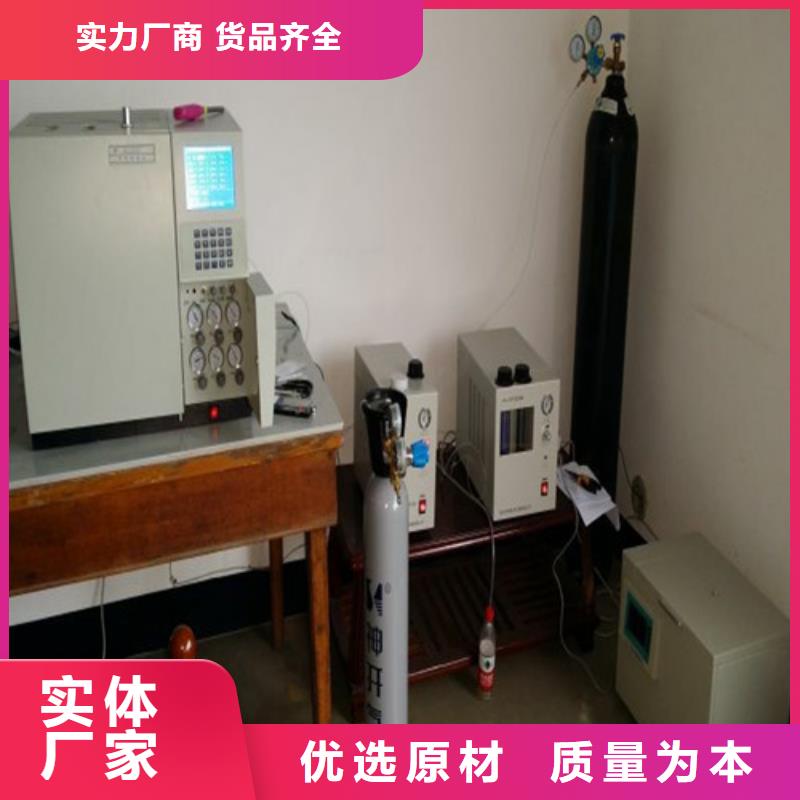

乐山变压器油色谱在线监测系统 仪器可进行恒温和程序升温操作。柱室配有柔性后开门自动控温系统，柱箱性能优良。温度控制精度高，升、降温速度快。能实现近室温操作。气路流程灵活、可靠，易于扩展，适于多种检测和进样组合。检测器采用单元化组合设计，安装维护方便，本仪器可配置多种检测器（TCD、FID、ECD、FPD和NPD），根据用户分析需要进行配置，本仪器多可同时安装四种检测器。仪器的进样系统可选配填充柱柱头进样、玻璃内衬快速进样、带有隔膜清洗功能的毛细管柱分流/不分流进样等多种进样装置。仪器的信号输出可与各种色谱数据处理机和色谱工作站等外围数据处理设备或绘图设备方便连接。仪器具有载气气路断气保护功能。可有效保护色谱柱及TCD操作时的热敏元件不受损坏。预置备用温控端口，易于扩展使用。仪器具有超温保护功能，任何一路温控超过保护温度，仪器将断电保护并报警。图一 仪器外型结构三、安装前的准备工作1、安装前准备（1）工作室与工作台：工作室周围不应受易燃、易爆的气体以及强大的电磁场和电火花干扰，室内要求通风良好；工作台应能承受整套仪器的重量、工作台后面应留有适当间隙（约50cm）以便工作和检修）。

<乐山>天正华意电气设备有限公司 乐山变压器油气相色谱仪源头厂家报价

乐山变压器油色谱在线监测系统 承诺与服务公司销售的产品 质量和售后服务实施方案说明如下：1、 交货及安装：到货前一星期，服务方向用户提供相应的安装、调试要求，需方配合完成准备工作。2、 保修期内服务承诺仪器的保修期为：12个月。在保修期内，关于仪器设备的所有服务全部免费（由于操作人员不按照正确使用方法或擅自改装仪器设备及各种人为因素或不可抗拒等外来因素造成的损坏除外）。若在保修期内仪器本身因质量缺陷发生损坏，免费为用户维修及更换零配件或更换仪器。3、 保修期外服务承诺在接到需方的服务申请后，卖方须在接到买方通知后的12 小时内通过电话、传真等方式向买方提供解决办法，若故障仍不能排除，则卖方应在72 小时内安排人员到现场处理，并及时解决完毕。4、 服务范围本服务计划所指服务包括仪器设备整机、随机配件和工具、工作软件、文件、电脑及系统软件的维修、更换、升级、维护、安装调试、验收及培训等涉及仪器设备正常工作的所有相关事宜。5、 产品培训在进行仪器设备安装时，由工程师对用户使用人员进行免费岗位培训，内容主要包括仪器设备的基本原理、结构、基本操作、维护知识及应用， 注意事项1.本仪器必须使用稳定的220V交流电源，仪器在安装和使用过程中必须有良好的独立接地！这样做一是保证操作者的，二是屏蔽外界的强磁场干扰，以利于仪器更加稳定的工作。

<乐山>天正华意电气设备有限公司 乐山变压器油气相色谱仪源头厂家报价

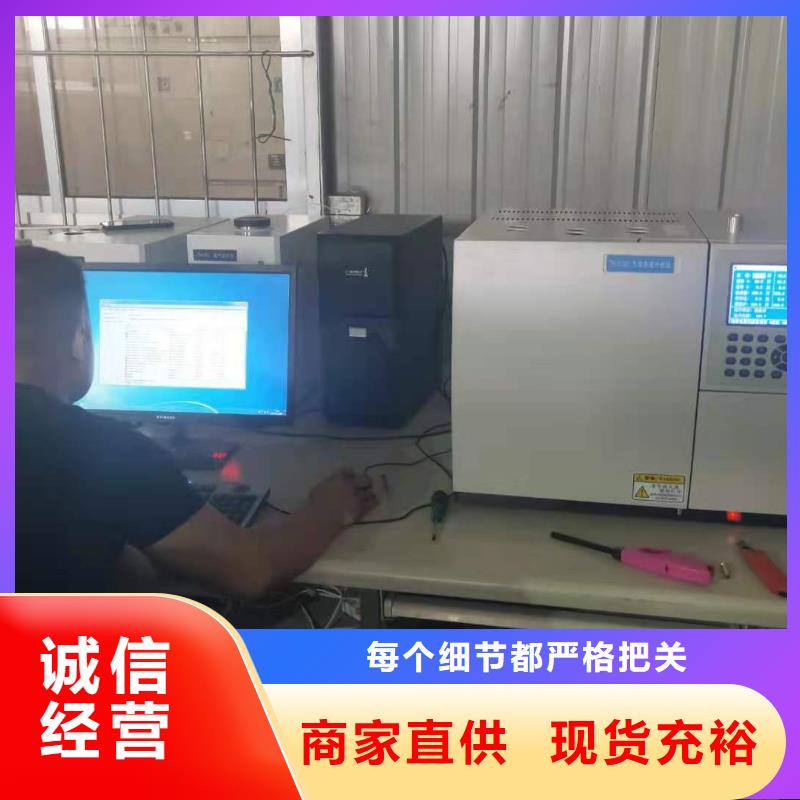

乐山变压器油色谱在线监测系统 当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 仪器的基本操作要求1、电源要求： 电压：220±10％频率：50±0.5Hz功率：≥3000W接地要求电阻：＜0.1Ω2、气源要求： 氮气：99.995％氢气：99.995％空气：干燥无油3、氢火焰离子化检测器（FID）基本操作要求载气： 流量 50ml/min(30—80 ml/min)氢气： 流量 30ml/min(25—40 ml/min)..空气： 流量 350 ml/min(250—500 ml/min).4、 热导池检测器（TCD）基本操作要求? 开机前应先通载气30min，流量50ml/min，然后开机加热?流量校正，两出口流量偏差≤1％?根据分析要求，设定桥流值的大小?用氮气作载气时，桥流相对氢气作载气时要适当减小特别提示：先通载气，再开机升温！变压器油色谱仪快速安装指南1．打开包装箱，抬出色谱仪，放到工作台上。检查外观应完好，对照合同，物品及附件应齐全。2.连接好气路：TCD仅将H2接到色谱仪的载气入口即可。FID/FPD/NPD要将高纯N2/H2/Air接到色谱仪的对应的入口上，切勿接错。ECD 仅将99.999％的N2接到色谱仪的载气入口即可。本仪器对三种气源减压阀输出压强要求为：载气（N2）：0.4MPa 氢气：0.26MPa 空气：0.4MPa(不论用多大流量的气，三个压力固定不变！)3.将色谱柱接到对应的检测器上，通载气，试漏。安装并打开工作站，将信号线接到对应的控制器上。检查工作站与对应的检测器应工作正常。4.接好地线。开机—升温—应正常；不用的温度设为“0”并设置为“关”。合理设置对应检测器的参数。外部事件的初始状态均应设为“关”。5.FID要点火；TCD加适当桥流（不得大于160mA），并按加桥流按钮，桥流灯亮；FPD点火-加高压；NPD加铷珠电流至铷珠暗红色；ECD加脉冲电流（1nA）。6.看基线—调零。

<乐山>天正华意电气设备有限公司

乐山变压器油色谱在线监测系统系统运行确认系统连接正常后即可执行系统的正常运行操作。在系统的初始化设定中，用户可以结合实际情况进行采样时间的设定。数据自动采集、检测周期，系统默认为每24小时/次。本系统小检测周期为2小时/次、检测周期为30天/次。初始安装运行可点击采样开始键实现随机采样。5.5日常维护1、检查系统运行程序是否处于正常运行状态。正常运行状态是指运行程序未被不正常关闭、系统通信正常，能获得正常的日常监测数据等。2、检查供电是否正常。供电正常指主电源、220V交流电源常开状态。3、检查取油/回油管与变压器连接处是否有泄漏异常。4、检查载气压力指示是否正常。压力指示分别为：减压阀气瓶总压力指示应在5.0Kg/cm2以上，如低于该压力需及时更换新的载气；一级减压后，调试时已将压力设定在3.5-4.0Kg/cm2范围内，无论是否更换载气，此压力范围应保持不变。二级减压指示指的是现场主机上的压力表指示，此压力应在1.8-2.0Kg/cm2，调试完毕后，此压力不允许再次调节，否则将影响系统正常运行。5、载气更换规程。更换载气请关闭载气瓶总阀。总阀关闭后，卸下一级减压阀出口的不锈钢连接管并放空压力，然后卸下减压阀。新载气到位后，装好减压阀，将不锈钢管连接到一级减压阀出口，按上述要求调节好压力。5.6系统调试1、现场设备安装完毕，经系统检查无异常后，可进入调试阶段；2、对现场主机送电；3、打开载气瓶总阀门，调节减压阀调节柄，使减压阀二级表压力在3.5-4.0Kg/cm2左右；4、检查现场主机面板压力显示，压力表指示值应在1.8-2.0Kg/cm2左右；5、实现现场主机与过程层网络的通讯连接。调用调试程序，使系统进入载气管路置换清扫过程，总共需耗时约30分钟；6、油路、气路检漏。系统正常运行必须保证全系统无泄露；7、退出调试程序。使系统进入正式采样运行。

<乐山>天正华意电气设备有限公司
乐山变压器油气相色谱仪源头厂家报价

乐山变压器油色谱在线监测系统系统运行可靠采用了基于权限的用户管理，使系统具有很强的鲁棒性，同时使系统用户管理更富有人性化。7、强大的平台支撑软件运行于目前流行的微软NET 平台，、稳定，具有较强的可扩展性。8、数据显示生动形象，报表实用、美观用户界面友好，操作方便。配置要求硬件运行环境?CPU：奔腾1000MHz以上?内存：512M以上（1G以上）?显示卡：标准VGA 256色显示模式以上（SVGA 16位色以上显示模式）?显示器：支持分辨率1024 X 768及其以上?网卡：支持TCP/IP协议的网络接口卡（网卡）软件运行环境IE 浏览器5.0及以上服务器端配置?Windows 2000/ XP/2003等操作系统平台?Microsoft SQL Server2000（SP4）企业版数据库?Internet信息服务(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1启动软件与登陆软件采用了基于权限的用户管理机制，只有经过授权的用户才能使用本系统。普通用户只能查看系统的参数设置、浏览监测数据以及使用其他基本功能，只有高级用户才具有修改系统的有关参数配置、进行用户管理等权限，这样在很大程度上确保了系统长期稳定、可靠地运行。如图6.1为本软件的登录页面。图6.1 系统登录页面图6.2系统主运行页面6.2 检测组份选择本系统软件为满足不同用户对检测指标的不同要求，专门设计了组份选择功能。组份选择功能在主界面上点击F3功能键即弹出如图6.3所示对话框。本软件提供了七种气体、总烃、微水、氧气的选择。当组分选择栏内的组分处于选中状态时，则在数据显示与处理时区显示该组分的数据，默认情况下，组份选择栏内氢气、一氧化碳、甲烷、乙炔均处于选中状态，其余处于未选中状态。图6.3组份选择功能页面
